S49B旋振筛

【产品类别】：筛分设备

【产品简述】：结构原理 S49B系列旋振筛粉机是利用筛体进行复旋型旋振运动，从筛分物料的目的。根据用户需要可...

【友情提示】：公司除产品售后保修-年外；还长期提供零配件和终身维修。设有专门的售后服务队！

QQ咨询在线订单

18567557287

详细介绍 具体参数 性能特点

结构原理
S49B系列旋振筛粉机是利用筛体进行复旋型旋振运动，从筛分物料的目的。根据用户需要可采用Y系列普通电机，通过弹性软传动机构，带动独特的振子产生激振力，也可直接采用立式振动电机使用普通电机时电机不参加振动，使用振动电机时电机参加振动，该机通过调节上下偏心块的空间相位角，可有效地改变物料的运动轨迹延长或缩短物料在筛面上的停留时间，乃达到理想的筛分效果。

旋振筛外形简图

　1 底座 2 电动机 3柔性传动机构 4 下偏心块 5 激振器 6 筛架体 7 压块　8 注油管 9 上偏心块 10 橡胶球 11 压网圈 12 筛网 13 出料口 14 筛盖 15 进料口 16 锁紧带 17 中部筛框 18 底部筛框 19 隔振弹簧 20 铭牌

外形及安装尺寸

规格			S49B-（）m
规格			（0.4）m		（0.6）m	（1.0）m	（1.2）m	（1.4）m	（1.6）m	（1.8）m	（2.0）m
A			φ400		φ600	φ1000	φ1200	φ1400	φ1600	φ1800	φ2000
B			φ100		φ150	φ250	φ300	φ350	φ400	φ450	φ500
C			φ450		φ650	φ1050	φ1250	φ1480	φ1680	φ1880	φ2080
D			630		680	820	855	935	935	1030	1105
E			715		780	975	1015	1100	1160	1250	1325
H	一层		880		980	1260	1335	1455	1560	1720	1795
	二层		955		1075	1400	1475	1595	1740	1900	1975
	三层		1030		1170	1540	1615	1735	1920	2080	2155
K			φ80		φ120	φ160	φ180	φ200	φ220	φ250	φ280
M			φ400		φ600	φ1000	φ1200	φ1400	φ1600	φ1800	φ2000
N			6-φ14		6-φ14	6-φ18	6-φ18	6-φ20	6-φ20	6-φ22	6-φ22
Q		610		835		1385	1625	1880	2190	2475	2700

注：高度H的数值根据用户物料的不同有所改变。

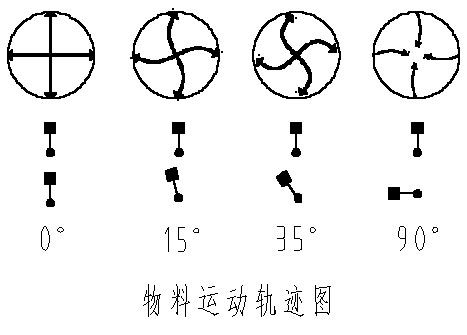

物料运动轨迹图

适用范围

　　该机适用于筛分细粉、微粉、超微粉、以及棒料和干、湿物料等。
　　1、化工行业：树脂、颜料、医药、油脂、灭火剂、橡胶、塑料等；
　　2、磨料、玻璃、陶瓷行业：硅砂、氧化铝、研磨料、玻璃粉、耐火材料；
　　3、食品行业：糖、盐、碱、味精、淀粉、奶粉、豆浆、酵母、果汁等；
　　4、造纸行业：白土泥浆、黑白液、填料液、废液、草纸液、废水回收等；
　　5、炼铁、矿业：石英砂、矿石、氧化钛、氧化锌等；
　　6、机械行业：铸造砂、粉末冶金、电磁材料、铝粉、金属粉、合金等；
　　7、其它：炭黑、轻钙、添加剂、珍珠粉等。

应用实例（以S49B-（1.0）m-3为例）

物料	工作方式	筛网（目 / 寸）	处理量（千克/小时）
奶粉	干式	16 20	2000
砂糖	干式	4 20	5000
中药、农药	干式	80 100 150	1400
电玉粉、树脂PVC	干式	40 60 80	1000
研磨粉料	干式	40 60 250	1200
颜料粉末	干式	20	4000
铁粉	干式	60 80 100	2500
铜粉	干式	80	2000
石铜粉	干式	40 65 200	2000
铝银粉	干式	60	1500
淀粉	干式	80	1200
稀有金属粉末	干式	100 150 200	1200
活性碳	干式	40 60	1000
涂料	湿式	100	7500
陶瓷浆	湿式	120	6000
食品加工废水	湿式	20	3500
造纸白土泥浆	湿式	150	3500
棕糖除甘蔗纤维	湿式	150	6000
铸造型砂	干式	8	10000

在线订单：

名称：
联系人：
电话：
地址：
邮箱：
备注：
验证码：

相关新闻：

相关产品：

型号规格	（0.4）m	（0.6）m	（1.0）m	（1.2）m	（1.4）m	（1.6）m	（1.8）m	（2.0）m
公称直径（mm）	φ400	φ600	φ986	φ1200	φ1400	φ1600	φ1800	φ2000
有效筛面直积（mm）	φ340	φ540	φ910	φ1120	φ1315	φ1510	φ1705	φ1905
有效筛面面积（㎡）	0.09	0.23	0.66	0.99	1.36	1.79	2.28	2.85
筛网规格（目/寸）	2～400
物料粒度(mm)	〈φ30
振次（rpm）	1480	1480	1480	1480	1480	1480	1480	1480
振次（rpm）	1480	1480	1480	1480	1480	1480	1480	1480
层次	1～3
功率（KW）	0.75	1.1	1.1～1.5	1.1～1.5	1.5～2.2	2.2～3.0	3.0～4.0	4.0～5.0
