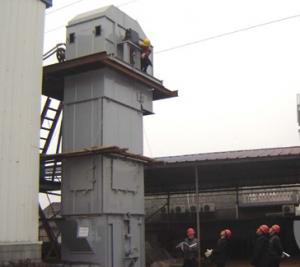

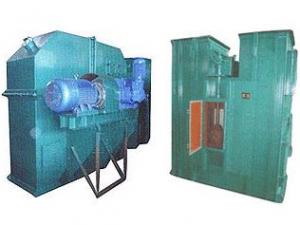

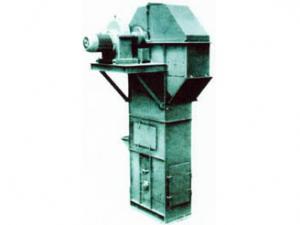

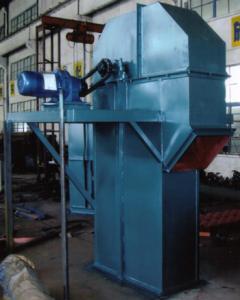

D型斗式提升机
【产品类别】:提升设备
【产品简述】:一、提升机的用途及特点我厂生产的D型垂直斗式提升机,由运动部分(料斗与牵引胶带)、带有传动滚筒的上部区段、带有拉紧滚筒的...
【友情提示】:公司除产品售后保修-年外;还长期提供零配件和终身维修。设有专门的售后服务队!
13598661022
详细介绍
具体参数
性能特点

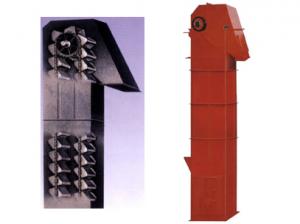

一、提升机的用途及特点 我厂生产的D型垂直斗式提升机,由运动部分(料斗与牵引胶带)、带有传动滚筒的上部区段、带有拉紧滚筒的下部区段、中间机壳、驱动装置、逆止制动器等组成 (见下图), 适用于向上输送粉状、粒状小块状的无磨琢性或半磨琢性散状物料,如煤、沙、焦末、水泥、水矿石等。本机的特点为快速离心式卸料:并采用橡胶输送带为牵引构 件故不适于输送大块磨琢性及掏取阻力大的物料。被输送物料的温度不得超过60度、若采用耐热橡胶带允许150度。 本机共有四种规格:D160、D250、D350、D450。 本机的输送能力为3.1~66立方米/小时,高度4~30米。为满足各种不同的使用要 求,本机具有各种不同的制法和装法。 二、提升机的外形

针对不同 的使用要求,本机具有下列不同的制法和 装法(见左图): 1、按料斗形状分为两种; S制法--带有深园底形料斗; Q制法--带有浅园底形料斗。 2、按上部区段卸料口的形式分为两种: X1 制法--带有倾斜法兰的卸料口。 X2 制法--带有水平法兰的卸料口。 3、按下部区段进料口的形式分为两种: J1 制法--进料口的斜面与水平面成45 角。 J2 制法--进料口的斜面与水平面成60 角。 4、按中间机壳侧面检视门的位置分为四种; K1 制法--中间机壳侧面带有下端左检视门; K2 制法--中间机壳侧面带有下端右检视门; K3 制法--中间机壳侧面带有上端左检视门; K4 制法--中间机壳侧面带有上端右检视门; 5、按中间机壳端面检视门的位置分为两种; Z1 制法--中间机壳端面带有下端检视门; Z2 制法--中间机壳端面带有上端检视门; 6、按传动装置对提升机的相对位置分 为两种:
|

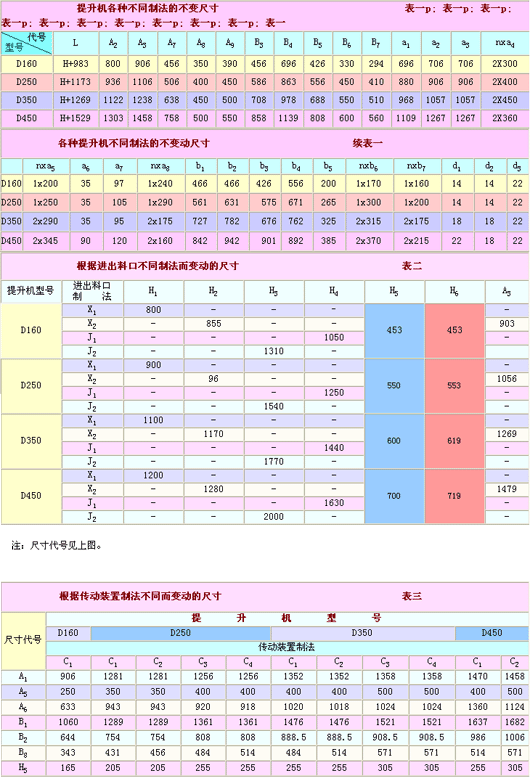

提升机各种不同制法的不同尺寸及变动尺寸,列于表1、2、3。

根据传动装置制法不同而变动的尺寸 表三 |
尺寸代号 | 提 升 机 型 号 |
D160 | D250 | D350 | D450 |
传动装置制 法 |
C1 | C1 | C2 | C3 | C4 | C1 | C2 | C3 | C4 | C1 | C2 |
A1 | 906 | 1281 | 1281 | 1256 | 1256 | 1352 | 1352 | 1358 | 1358 | 1470 | 1458 |
A5 | 250 | 350 | 350 | 400 | 400 | 400 | 400 | 500 | 500 | 400 | 500 |
A6 | 633 | 943 | 943 | 920 | 918 | 1020 | 1018 | 1024 | 1024 | 1360 | 1124 |
B1 | 1060 | 1289 | 1289 | 1361 | 1361 | 1476 | 1476 | 1521 | 1521 | 1637 | 1682 |
B2 | 644 | 754 | 754 | 808 | 808 | 888.5 | 888.5 | 908.5 | 908.5 | 986 | 1006 |
B8 | 343 | 431 | 456 | 484 | 514 | 484 | 514 | 571 | 571 | 514 | 571 |
H5 | 165 | 205 | 205 | 255 | 255 | 255 | 255 | 305 | 305 | 255 | 305 |
三、提升机的技术规范
项 目 | 提 升 机 型 号 |
D160 | D250 | D350 | D450 |
S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 |
输送能力,m3/h | 8.0 | 3.1 | 21.6 | 11.8 | 42 | 25 | 69.5 |
|
料斗容量,l | 1.1 | 0.65 | 3.2 | 2.6 | 7.8 | 7.0 | 15 | 14.5 |
斗距,mm | 300 | 300 | 400 | 400 | 500 | 500 | 640 | 640 |
带料斗的胶带重量,Kg/m | 4.72 | 8.8 | 10.2 | 9.4 | 13.9 | 12.1 | 21.3 | 21.3 |
输送胶带:宽度,mm | 200 | 300 | 400 | 500 |
输送胶带:层数 | 4 | 4 | 5 | 5 |
料斗运动速度,m/s | 1.0 | 1.25 | 1.25 | 1.25 |
传动滚筒轴转数,r/min | 47.5 | 47.5 | 47.5 | 37.5 |
物料的最大块度,mm | 25 | 35 | 45 | 55 |
带有S制法的料斗在充满系数ξ=1时
输送物料的散状比重 | 提 升 机 型 号 |
D160 | D250 | D350 | D450 |
H,M | N,Kw | H,M | N,Kw | H,M | N,Kw | H,M | N,Kw |
0.8 | 34 | 1.18 | 41 | 3.9 | 26 | 5 | 23.2 | 7.4 |
1.0 | 30 | 1.34 | 37 | 4.3 | 22 | 5.4 | 19.9 | 8.0 |
1.25 | 27 | 1.48 | 32 | 4.8 | 18 | 6.2 | 16.1 | 9.4 |
1.6 | 22 | 1.67 | 26 | 5.3 | 13 | 6.4 | 11.6 | 9.7 |
2.0 | 17 | 1.86 | 19 | 5.8 | 9 | 6.5 | 8.4 | 9.8 |
带有Q制法的料斗在充满系数ξ=1时
输送物料的 散状比重 | 提 升 机 型 号 |
D160 | D250 | D350 | D450 |
H,M | N,Kw | H,M | N,Kw | H,M | N,Kw | H,M | N,Kw |
0.8 | 50 | 1.02 | 57 | 3.9 | 26 | 5 | 23.2 | 7.4 |
1.0 | 46 | 1.16 | 51 | 4.3 | 22 | 5.4 | 19.9 | 8.0 |
1.25 | 42 | 1.29 | 44 | 4.8 | 18 | 6.2 | 16.1 | 9.4 |
1.6 | 36 | 1.48 | 36 | 5.3 | 13 | 6.4 | 11.6 | 9.7 |
2.0 | 32 | 1.63 | 26 | 5.8 | 9 | 6.5 | 8.4 | 9.8 |
提升机传动装置的技术规范
提升机 型 号 | 传动装置制 法 | 圆 柱 齿 轮 减 速 机 代 号 | 电动机型号 | 传动装置 功 率 Kw | 传动装置重 量 Kg |
右装传 动装置 | 左装传动装置 |
D160 | C1 | ZQ250-Ⅴ-3Z | ZQ250-Ⅴ-4Z | Y112M-6 | 2.2 | 170 |
D250 | C1 | ZQ350-Ⅴ-3Z | ZQ350-Ⅴ-4Z | Y132S-6 | 3 | 449 |
C2 | ZQ350-Ⅴ-3Z | ZQ350-Ⅴ-4Z | Y132M2-6 | 5.5 | 470 |
C3 | ZQ400-Ⅴ-3Z | ZQ400-Ⅴ-4Z | Y132M2-6 | 5.5 | <span style="font-size:12px;font-family:宋 |
|
|
|
|
|
|
