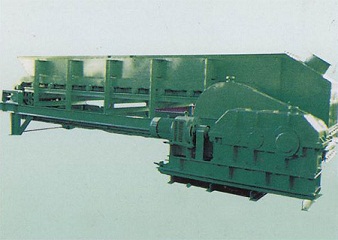

BW型链板式喂料机

【产品类别】：给料设备

【产品简述】：用途BW型链板式喂料机是一种散状物料的输送设备，这种设备既能输送颗粒粒度在5mm以下的细物料，也能输送1m以上的大块物...

【友情提示】：公司除产品售后保修-年外；还长期提供零配件和终身维修。设有专门的售后服务队！

QQ咨询在线订单

18567557287

详细介绍 具体参数 性能特点

用途
BW型链板式喂料机是一种散状物料的输送设备，这种设备既能输送颗粒粒度在5mm以下的细物料，也能输送1m以上的大块物料。具有适应性强、可调节输送能力和连续均匀输送各种物料的功能。在矿山、建材、化工、冶金等工作部门得到广泛应用。在水泥行业中，用于块状石灰石、石膏从矿仓底部到破碎机的输送，起到均匀喂料的作用。
结构　
1、链板式喂料机由头部驱动装置、尾轮装置、拉紧装置、链板及机架等五个部分组成。
2、牵引链采用承重与牵引分开的结构，提高了板喂机承受冲击载荷能力。
3、尾部拉紧装置设有碟形弹簧，能减速缓链条冲击载荷，提高了链条的使用寿命。
4、槽板采用双圆弧板，有效防止漏料。
5、尾部有枕木吸震，中部有特殊的吸震托辊支承，改善大块物料冲击两侧滚轮和槽板的受力力条件，提高运行部件的寿命。
6、特别加强的头部罩壳下罩左右是可分式，不妨碍起吊破碎机转子体。
7、头部装置链轮13-15齿，奇偶数齿分开传动，寿命增加。
8、头部装置链轮切割成3瓣齿，不需拆卸链板即可更换轮齿，易维护。
9、本机宽度参照F.L.SMIDTH(丹麦)和AUMUND(德国)公司标准设计。
10、传动型式有开式型、行星型、悬挂型，可供选用。

在线订单：

名称：
联系人：
电话：
地址：
邮箱：
备注：
验证码：

相关新闻：

相关产品：

型号	槽板宽度（mm）	头尾轮轴中心距 } （mm）	给料速度（m/s）	*大给料粒度（mm）	喂料量t/h	倾角（度）	电机功率kw	重量t
BW800×15	800	15000	0.03-0.054	350	40-70	24	11	19.3
BW1000×7.5	1000	7500	0.02-0.054	600	40-100	23	11	18.8
BW1000×8	1000	8000	0.02-0.054	600	40-100	23	11	22.1
BW1000×12	1000	12000	0.02-0.054	600	40-100	23	15	22.5
BW1000×13	1000	13000	0.02-0.054	600	40-100	25	15	23.2
BW1000×15	1000	15000	0.02-0.054	300	40-801	23	15	28.7
BW1000×18	1000	18000	0.02-0.054	600	40-100	24	15	32.5
BW1250×6	1250	6000	0.014-0.08	600	45-150	23	15	189
BW1250×9	1250	9000	0.013-0.06	700	40-180	23	15	29.4
BW1250×12	1250	12000	0.014-0.08	800	45-150	23	18.5	32.4
BW1250×4.8	1250	4800	0.06	25	36-360	25	11	13.7
BW1250×15	1250	15000	0.0054-0.054	600	17-170	20	18.5	45
BW1250×20	1250	20000	0.022-0.066	500	50-150	24	22	713
BW1500×6	1500	6000	0.018-0.053	700	90-270	25	11	40.8
BW1500×9	1500	9000	0.03	800	200	23	15	40
BW1600×6	1600	6000	0.017-0.17	800	61-610	23	22	25.1
BW1600×9	1600	9000	0.076	800	180	23	22	35
BW1750×9	1750	9000	0.03-0.1	800	200-675	25	37	59
BW1750×20	1750	20000	0.025-0.125	800	135-405		30	101
BW1800×10	1800	10000	0.022-0.066	1200	220-650	23	45	65
BW2000×9	200	9000	0.035-0.105	1100	300-900	25	37.5	75

物料块度（mm）		输送槽宽度（mm）
经筛分	未经筛分	输送槽宽度（mm）
≤220	0-350	800
≤300	0-450	1000
≤380	0-580	1250
≤400	0-650	1500
≤460	0-700	1600
≤500	0-750	1750
≤520	0-800	1800
≤580	0-900	2000
