GY型刚性叶轮式给料机

【产品类别】：给料设备

【产品简述】：产品概述GY型刚性叶轮式给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续、均匀地喂送到下一设备中去。本给料机广泛适用...

【友情提示】：公司除产品售后保修-年外；还长期提供零配件和终身维修。设有专门的售后服务队！

QQ咨询在线订单

18567557287

详细介绍 具体参数 性能特点

产品概述

GY型刚性叶轮式给料机用于将上部料仓中的干燥粉状物料或小颗粒物料连续、均匀地喂送到下一设备中去。本给料机广泛适用于水泥、建材、化工、冶金及轻工业等部门物料输送系统作给料设备之用。GY型刚性叶轮式给料机是一种定量给料设备。本机配用BLY系列摆线针轮减速机，它通过减速机出轴直接与主轴刚性连接，从而带动主轴和叶轮旋转。叶轮上装有若干个叶轮片，其上装有橡胶密封片，用压板压紧，密封片紧贴外壳内壁。当电机旋转时，主轴、叶轮同时旋转，物料从上部料仓通过时料口进入叶轮槽内，旋转的叶轮把物料带到出料口喂送出去。

工作原理

当变速时由蜗杆付通过装在同一主轴上的刮板，供给叶轮和测量叶轮实现给粉。煤粉自煤粉斗流入给粉机上部体内的隔板上及其缺口下面的供给叶轮的齿槽内，旋转的叶轮带着煤粉在供给叶轮壳内转180度给叶轮壳缺口处，落到测量叶轮内的齿槽，测量叶轮再转180度又把煤粉带部体内的缺口片，煤粉即落入出粉管中，按此过程就达到连续、均匀给粉的防止停机时煤粉自流的目的。

工艺布置

1.在设计料仓时考虑物料的偏折,以避免料槽中物料的偏移.

2.漏斗溜槽应设计较远,不要让料仓负荷直接压在给料机料槽上.

3.料仓开口适度,应满足正确厚度的料层.

4.对粉状和状物料可以配匣门在料仓上,以方便调整和维护.

5.料仓宽度要基本上和料槽宽度协调,保持一定的游动间隙.

6.料槽上不许焊接其它东西,以免破坏平衡,影响给料.

7.两电机接线必须正确,试车左右摆时必须将一个电机的接线换向,直到正常运转为此.

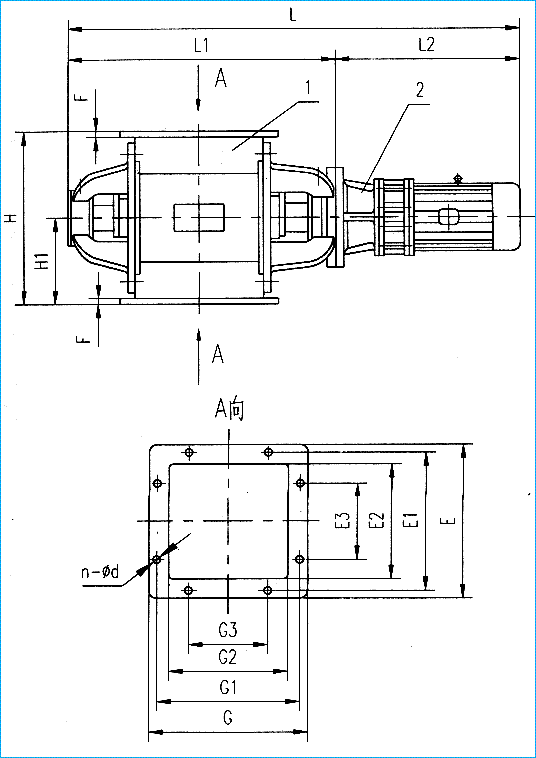

外型尺寸图

在线订单：

名称：
联系人：
电话：
地址：
邮箱：
备注：
验证码：

相关新闻：

相关产品：

GY型刚性叶轮式给料机主要技术参数
型号规格	生产能力（米3/时）	叶轮转速（转/分）	进出料口尺寸长x宽（mm)	转动方式	齿轮减速电动机			给料机本体外型尺寸长x宽x高（mm)	给料机本体重量（kg)
					型号	功率、转速（kw)(r/min)
GY-Φ200X200	4	20	200X200	链轮	YTC561	1.5	31	570X300X300	67
	7	31		联轴器
GY-Φ200X300	6	20	200X300	链轮	YTC561	1.5	31	670X300X300	77
	10	31		联轴器
GY-Φ300X300	15	20	300X300	链轮	YTC561	1.5	31	760X400X450	155
	23	31		联轴器
GY-Φ300X400	20	20	300X400	链轮	YTC562	2.2	31	860X400X450	174
	31	31		联轴器
GY-Φ400X400	35	20	400X400	链轮	YTC751	3	31	925X520X600	231
	53	31		联轴器
GY-Φ400X500	43	20	400X500	链轮	YTC751	3	31	1025X520X600	268
	67	31		联轴器
GY-Φ500X500	68	20	500X500	链轮	YTC752	5.5	31	1075X640X760	550

型号	L	L1	L2	H	H1	F	E	E1	E2	E3	G	G1	G2	G3	n	d
GY-Φ200×200	953	510	443	300	150	15	300	260	200	140	300	260	200	140	8	17
GY-Φ200×300	1053	610	443	300	150	15	300	260	200	140	400	360	300	200	8	17
GY-Φ300×300	1133	690	443	450	225	15	400	360	300	200	400	360	300	200	8	19
GY-Φ300×400	1258	790	468	450	225	15	400	360	300	200	520	480	400	2×150	10	19
GY-Φ400×400	1373	830	543	600	300	16	520	480	400	2×140	520	480	400	2×140	12	19
GY-Φ400×500	1473	930	543	600	300	16	520	480	400	2×140	620	580	500	3×140	14	19
GY-Φ500×500	1523	960	563	760	380	26	640	580	500	3×140	640	580	500	3×140	16	19
