技术性能和主要参数
★ HZ型回转带式输送机根据输送物料的性能和工作场所的不同分为轻型、普通型两种形式。
轻型：带宽分为400、500、650mm三种。
普 通型：带宽分为500、650、800mm三种。
★ 带速：0.8、1.0、1.25、1.6、2.0m/s五种。
★ 机长：8、9、10、11、12、13m；15、18、20、22m。
★ 倾角：12°、18°两种。
★ 回转半径：4、6m；8、10、12m。
★ 功率：1.5、2.2、3.0、4.0、5.5、7.5、11kw。
★ 输送量

a.散状物料的*大输送量见下表：

注：1.表中的输送量是在物料松散密度 ρ=1.0t/m3、输送机倾角α=12°、物料动堆积角的δ=30°时的计算值。若输送倾角
α=18° 时，表中的Q值乘以0.92即可；若ρ值和δ值改变，Q值也应按比例增减。动堆积角δ改变，Q值应乘以表7-2中所列相
应的系数。
2.HZ 型回转带式输送机只能用于非防爆场合，如需在防爆场合应用需特殊订货。

随动堆积角改变的系数

b.成件物品的输送量按下式计算：

式中 G —— 单件物品质量，kg；
T —— 物品在输送机上的间距，m；
v —— 带速，m/s.

三、结构特点

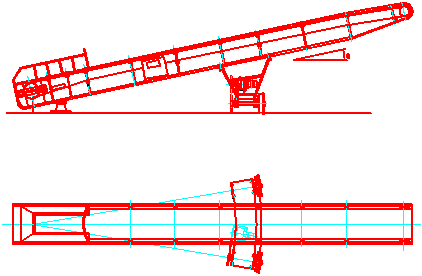

★ HZ型回转带式输送机有两种结构型式，一种为中间驱动衍架式机架结构，另一种为头部驱动带检修平台的衍架式机架
结构。
★ HZ型回转带式输送机上托辊有平行、槽型、橡胶螺旋形三种。槽型托辊用于大输送量的散状物料（散落）时，当输送
量较小，有卸料段或输送成件物品 时，采用平行上托辊。当输送粘性物料时，宜采用橡胶螺旋形托辊。

具有不粘料、耐腐蚀、功 率消耗低等优点。 ★ HZ型回转带式输送机具有技术参数**、规格齐全、结构简单、维护方便、成本低、适用性强等优点。根据输送工 艺的要求可以单台输送，也可以与其他 输送机组成输送系统。
