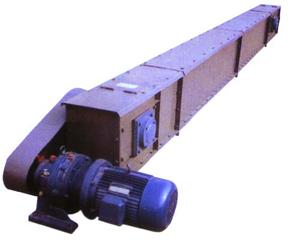

FU型链式输送机

【产品类别】：输送设备

【产品简述】：一、用途　　FU型链式输送机系引进日本和台湾的**技术制造成的一种用于水平或倾斜（≤15°）输送粉状、粒状物料的产品，...

【友情提示】：公司除产品售后保修-年外；还长期提供零配件和终身维修。设有专门的售后服务队！

QQ咨询在线订单

18567557287

上一篇：ZNWLS型无轴螺旋输送机
下一篇：WLS系列无轴螺旋输送机

详细介绍 具体参数 性能特点

一、用途

　　FU型链式输送机系引进日本和台湾的**技术制造成的一种用于水平或倾斜（≤15°）输送粉状、粒状物料的产品，广泛用于建材、建筑、化工、火电、粮食、矿山、机械、冶炼、交通、港口和运输等行业。

FU型链式输送机技术参数

型号	槽宽mm	理想粒度mm	10%*大粒度mm	*大输送斜度	* 适输送量（m3/h）							物料湿度
					链条速度（m/min）
					10	12	13.5	15	16	20	25
FU150	150	<4	<8	≤15º	6-9			9-13		12-18	15-23	≤5%
FU200	200	<5	<10		12-16			18-24		24-32	30-40
FU270	270	<7	<15		21-30	25-36	28-40	31-45	34-48	42-60	52-75
FU350	350	<9	<18			40-56		54-75		72-100	90-125
FU410	410	<11	<21			55-80		70-100		95-130	105-150
FU500	500	<13	<25			80-110		105-145		140-200	160-225
FU600	600	<15	<30			115-160		150-210		200-290	230-300

倾斜输送时的折扣系数η值参见表2

倾角(º)	0～2.5	2.5～5	5～7.5	7.5～10	10～12.5	12.5～15
η	1	0.95	0.9	0.85	0.8	0.7

注:当输送机倾斜放置时,输送量将减少,这时,实际实际输送能力为表1的数值乘以折扣系数η值。
输送水泥生熟原料和成品粉料的*适链速
表3

物料	生料细粉或水泥成品	熟料细粉或水泥成品	生料或熟料	粗粉回料
湿度	<60℃	60～120℃	<60℃	60～120℃
*适链速(m/min)	15～20	10～13.5	10～12	10
*大链速(m/min)	25	15	13.5	12

五、FU型链式输送机外形总图及尺寸表

表4 mm

型号	头部					驱动装置			中间节			尾部
型号	H1	H2	H3	H4	H0	S1	S2	S3	S4	S5	M	T1	T2	T3	S0
FU150	90	488	366	1200	184	890	300	200	410	250	2000	100	520	300	400
FU200	100	605	476	1200	240	1000	345	310	460	306	2000	100	630	300	470
FU270	30	760	658	1230	315	1175	430	370	540	368	2000	100	700	270	660
FU350	75	961	675	1525	407	1170/1365	500	380	630	453	3000	140	901	475	702
FU410	150	1091/961	675	1550	407	1325	610	480	680	512	3000	140	901	450	762
FU500	210	1340	910	2000	550		630	500	860	630	3000	140	1050	500	862

续表4

型号	基础
型号	N1	N2	N3	N4	N5	N6	预埋件口×h	（或）预埋件口×h×δ
FU150	350	300	1026	620	346	200	(100×100)×350	(150×250)×300×12
FU200	400	450	1306	500	456	150	(100×100)×350	(150×250)×300×12
FU270	480	460	1535	750	635	160	(100×100)×350	(150×250)×300×12
FU350	530	650	1850	850	650	300	(100×100)×350	(150×250)×300×12
FU410	580	650	1900	600	650	300	(150×150)×350	(150×250)×300×12
FU500	700	800	2220	790	375	885	(100×100)×400	(150×250)×350×12

续表4

型号	Umin	进出口通用			中间节底面出料口							头部出料口
型号	Umin	F	ф1	ф1	a1	b1	c1	d1	U1	U2	h1	a2	b2	c2
FU150	850	40	12	12	346	296	3×100	2×100	300	250	100	616	206	3×150
FU200	1000	50	12	12	456	356	3×100	2×100	400	300	100	856	256	5×150
FU270	1270	50	12	14	610	460	3×150	2×150	550	400	80	1010	328	6×150
FU350	1175	50	12	14	760	610	4×150	3×150	700	550	150	1160	406	7×150
FU410	1250	50	12	14	860	670	3×200	2×200	800	610	100	1310	466	8×150
FU500	2300	65	14	14	1070	770	5×200	2×200	1000	700	140	1760	562	11×150
